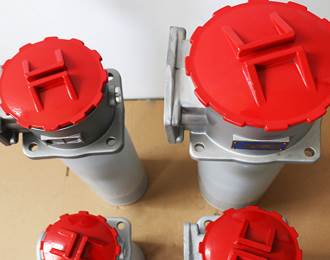

用于液壓系統的一些過濾器，能夠過濾掉液壓系統各部件磨損引起的金屬顆粒和密封件磨損引起的橡膠雜質，使流回油箱的油保持清潔。它安裝在油箱頂部，油缸部分浸入油箱，回油油缸浸入油箱。進油口設有管道和法蘭連接，簡化了系統管路，使系統布置更加緊湊，安裝連接方便。

　　過濾器中有旁通閥和污染堵塞信號。當濾芯被污染物堵塞或系統流體溫度過低、流量脈動等因素導致進口油壓達到0.35MPa時，信號裝置發出信號，指示更換濾芯或提高油溫。在這種情況下，不可能立即停止機器以處理這些故障。當進油壓力達到0.4MPa時，旁通閥自動開啟工作，保護過濾器和液壓系統正常工作。

　　這種設備回油缸底部裝有擴散器，使回油介質順利流入油箱，不易產生氣泡，減少了空氣的再次進入，減少了沉積污染物的突然移動。

　　濾芯采用玻璃纖維濾料，具有過濾精度高、油流量大、原壓損失小、持污能力大的優點。過濾器的作業精度采用過濾精度校準，過濾效率n≥99.5%符合ISO標準。
